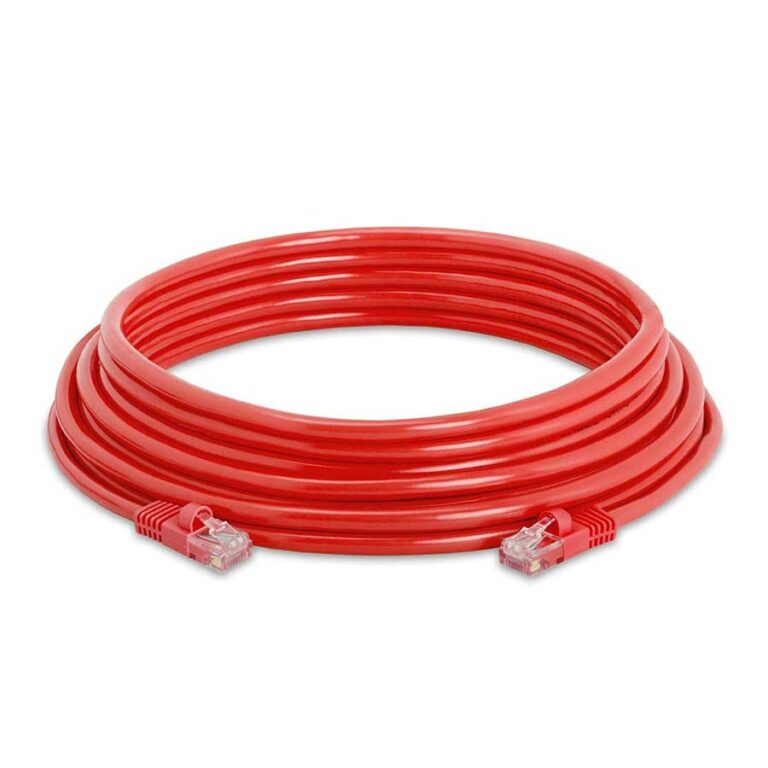

3 روش تشخیص کابل خوب شبکه چیست ؟

روش تشخیص کابل شبکه خوب، شامل بررسی دقیق مشخصات فیزیکی (ساختاری) و استانداردهای فنی (عملکردی) کابل است. یک کابل با کیفیت، نه تنها در انتقال داده سرعت و پایداری بالایی دارد، بلکه دوام بیشتری نیز خواهد داشت.

3 روش تشخیص کابل خوب شبکه چیست ؟

۱. بررسی ویژگی‌های فیزیکی و ساختاری

الف. جنس مغزی (هادی) – مسی یا آلومینیومی؟

• کابل مسی خالص (Copper – BC/Oxygen-Free): بهترین نوع کابل است. مغزی کابل‌های خوب حتماً باید از مس خالص (Solid Copper) باشد. مس، رسانایی بسیار بالایی دارد و بهترین عملکرد را در سرعت و فواصل طولانی تضمین می‌کند. این کابل‌ها معمولاً گران‌تر هستند.

• کابل‌های CCA (Copper Clad Aluminum): این کابل‌ها مغزی آلومینیومی دارند که فقط یک روکش نازک از مس روی آن کشیده شده است.

  • عیب: مقاومت الکتریکی بالاتری دارند، باعث افت سیگنال (Attenuation) شدید می‌شوند، برای PoE (تغذیه از طریق اترنت) مناسب نیستند و در فواصل طولانی (بالای ۳۰ متر) یا سرعت‌های بالا عملکرد ضعیفی از خود نشان می‌دهند.

  • تشخیص: کابل‌های CCA بسیار سبک‌تر از کابل‌های مسی خالص هستند و سیم‌های داخلی آن‌ها هنگام خم شدن سفت‌تر و شکننده‌تر است.

    ب. میزان تابیدگی زوج‌ها (Twist Rate)

    • بررسی: هر دو رشته سیم در هر زوج، باید با نرخ تابیدگی متفاوت و منظم تابیده شده باشند.

    • اهمیت: تابیدگی (Twisting) اصل کارکرد کابل شبکه است و عامل اصلی حذف نویز و کراس‌تاک (Crosstalk) است. اگر تابیدگی کم یا نامنظم باشد (معمولاً در کابل‌های ارزان)، عملکرد کابل به شدت افت می‌کند.

    ج. نوع روکش و قطر سیم (AWG)

    • AWG (American Wire Gauge): قطر استاندارد برای شبکه‌های با کیفیت معمولاً ۲۳AWG (برای Cat6 و بالاتر) یا ۲۴AWG (برای Cat5e) است. هرچه عدد AWG کمتر باشد، قطر سیم بیشتر است که برای انتقال داده و PoE بهتر است.

    • روکش (Jacket): روکش باید ضخامت مناسبی داشته باشد و مواد سازنده آن بسته به محیط استفاده فرق می‌کند:

      • PVC: رایج‌ترین و ارزان‌ترین روکش.

      • LSZH (Low Smoke Zero Halogen): بهترین انتخاب برای محیط‌های داخلی و بسته‌های کابل‌کشی شده (مانند مراکز داده) که در هنگام آتش‌سوزی دود سمی تولید نمی‌کند.

۲. بررسی استانداردها و مشخصات فنی (روکش کابل)

الف. دسته‌بندی (Category) و فرکانس

برچسب روی کابل باید دسته‌بندی (Cat) و فرکانس آن را مشخص کند. بالاترین دسته‌بندی‌های رایج عبارتند از:

• Cat6: پشتیبانی تا ۱ گیگابیت بر ثانیه در ۱۰۰ متر، فرکانس ۲۵۰ مگاهرتز.

• Cat6A (Augmented): پشتیبانی تا ۱۰ گیگابیت بر ثانیه در ۱۰۰ متر، فرکانس ۵۰۰ مگاهرتز.

• Cat7 و بالاتر: برای مراکز داده و نیازهای سرعت فوق‌العاده بالا.

نکته: اگر کابل ادعای Cat6A دارد، باید حتماً ساختار شیلددار (SFTP/FTP) داشته باشد تا بتواند نویز مورد نیاز برای ۵۰۰ مگاهرتز را کنترل کند.

ب. نوع شیلدینگ (Shielding)

نوع شیلدینگ باید با نیاز محیط شما مطابقت داشته باشد و روی روکش مشخص شده باشد:

• UTP (Unshielded Twisted Pair): بدون محافظ. برای محیط‌های اداری کم‌نویز.

• FTP/SFTP (Foiled/Screened Foiled Twisted Pair): دارای لایه‌های محافظ (شیلد یا فویل). برای محیط‌های صنعتی، کنار کابل برق یا مراکز داده که نویز بالاست. کابل خوب در محیط پرنویز باید شیلددار باشد.

ج. علامت‌های استاندارد (Compliance)

به دنبال علامت‌هایی باشید که نشان‌دهنده تولید تحت استانداردهای بین‌المللی هستند:

• EIA/TIA 568-C.2: استاندارد اصلی کابل‌کشی مخابراتی آمریکا.

• ISO/IEC 11801: استاندارد اصلی کابل‌کشی بین‌المللی.

• RoHS Compliant: نشان‌دهنده رعایت استاندارد عدم وجود مواد خطرناک.

۳. تست‌های عملی برای سنجش کیفیت

بهترین راه برای تأیید کیفیت کابل قبل از نصب، استفاده از تستر کابل پیشرفته (Cable Certifier) است. این دستگاه‌ها پارامترهای مهم زیر را اندازه می‌گیرند:

1. NEXT (Near-End Crosstalk): اندازه‌گیری میزان تداخل بین زوج‌ها.

2. Return Loss: اندازه‌گیری بازتاب سیگنال به منبع.

3. Attenuation (افت): اندازه‌گیری میزان تضعیف سیگنال در طول کابل.

4. Length (طول): اندازه‌گیری دقیق طول کابل و تأیید عدم قطع و وصلی.

5. Wire Map: بررسی اینکه سیم‌ها به درستی به کانکتورها متصل شده‌اند.

نکته مهم: کابل خوب باید بتواند تست‌های Fluke/Ideal Networks (تست‌های استاندارد بین‌المللی کابل) را با نمره PASS بگذراند.

خلاصه راهنمای خرید کابل خوب

روش‌های تشخیص کابل مسی خالص از CCA

تشخیص دقیق CCA از مس خالص، علاوه بر بررسی مشخصات فنی روی روکش، معمولاً با سه روش فیزیکی و شیمیایی ساده امکان‌پذیر است:

۱. تست وزن (Weight Test) ⚖️

• کابل مسی خالص: کابل‌های مسی خالص بسیار سنگین‌تر هستند. مس یک فلز چگال است و یک کلاف ۳۰۵ متری (جعبه استاندارد) از کابل مسی خالص (مثلاً Cat6) وزن قابل توجهی دارد.

• کابل CCA: آلومینیوم بسیار سبک‌تر از مس است. بنابراین، یک کلاف CCA به طور محسوسی سبک‌تر از کلاف مسی خالص با همان اندازه خواهد بود.

• تشخیص سریع: اگر کلاف کابل در مقایسه با اندازه آن، به طرز غیرمنتظره‌ای سبک باشد، به احتمال زیاد CCA است.

۲. تست انعطاف‌پذیری و شکنندگی (Flexibility Test) 💪

• کابل مسی خالص: سیم‌های مسی خالص انعطاف‌پذیرتر و نرم‌تر هستند. وقتی آن‌ها را خم می‌کنید، به آسانی به شکل جدید باقی می‌مانند.

• کابل CCA: آلومینیوم ذاتاً شکننده‌تر از مس است. اگر سیم داخلی CCA را بیش از حد خم کنید، به راحتی می‌شکند یا حالت فنری بیشتری دارد.

• تشخیص سریع: یک سیم داخلی را چند بار تیز خم کنید؛ اگر به راحتی شکسته شد یا مقاومت بالایی در برابر تغییر شکل نشان داد، احتمالاً CCA است.

۳. تست خراش و رنگ (Scratch Test) 🎨

این روش قطعی‌ترین و ساده‌ترین راه برای تشخیص در محل است:

1. برش روکش: کمی از روکش بیرونی را ببرید تا به سیم‌های داخلی دسترسی پیدا کنید.

2. خراشیدن: با استفاده از یک چاقو، کاتر یا سمباده، روی یکی از رشته سیم‌های داخلی را خراش دهید و لایه بیرونی آن را جدا کنید.

3. بررسی رنگ:

   • اگر سیم مسی خالص باشد: زیر لایه نازک اکسیداسیون، رنگ مس (نارنجی مایل به قهوه‌ای) ادامه خواهد داشت و تمام ضخامت سیم همان رنگ است.

   • اگر سیم CCA باشد: پس از خراش دادن روکش نازک مسی، رنگ نقره‌ای یا سفید آلومینیوم در زیر آن نمایان می‌شود.

نتیجه‌گیری: در حالی که کابل‌های CCA ارزان‌تر هستند، فقط برای استفاده‌های بسیار کوتاه (مانند کابل‌های پچ کوتاه) و در شرایطی که سرعت و PoE اهمیتی ندارد، مناسب‌اند. برای کابل‌کشی زیرساختی و حیاتی، همیشه باید کابل مسی خالص را انتخاب کنید.
